SYSTEM246 JAMMA (B) PCBを追加購入

以前、ガンダムなどで使用可能な「SYSTEM246 JAMMA (B) PCB」を購入していましたが
今回、やらかしてチップを一個飛ばしました。

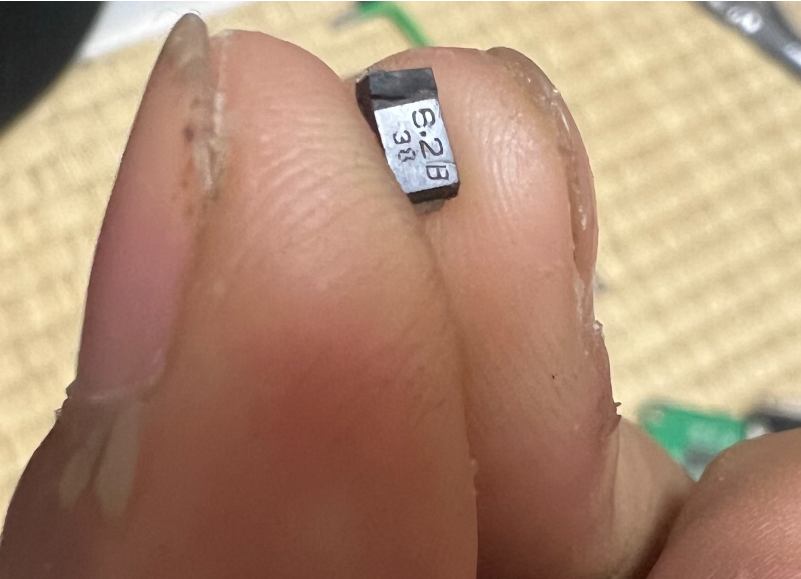

チップを飛ばした

なぜこのような事になったのかと言うと、基板が生きているのかを確認したく電源を供給
して確認しようと思ったのですが、基板上の6ピンがあるじゃないですか。
これは基板からSYSTEM256側に電源を供給する為の物なのですが

ここにJAMMAコネクターの配線表のピンアサインで刺してしまうというバカをやったためです。
つまり、本来は左から5v,5v,GND,GND,12v,GNDとしなければいけないところに
GND,GND,5v,5v,-5v,12vと挿してしまい、電源を入れてしまい、煙を上げてパチパチパチ…となりました

テスターで測ったら見事にショートしてます。基板がお亡くなりになったと思ったので
JAMMA (B) PCBを追加で購入しました。まぁ、予備ですね。

忘れたころに届く駿河屋です。
駿河屋はこういうマイナーなものも売っていたりするのでいいお店です。

2枚購入しており、1枚目は基板の状態が悪いもので、周辺コードなどは付いていないものです。(基板のみ)

かなり汚く、流石に不快だったので無水エタノールで掃除しました。

多少はマシになったのではないのでしょうかw
2枚目は箱付きで、周辺コードもすべて付属している完品です。

基板の状態はかなり良好です。
これは予備としてしまっておきます。

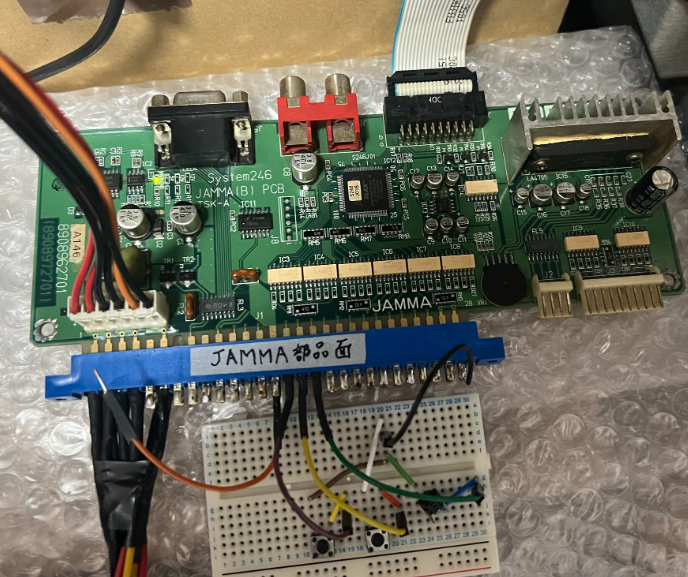

上が掃除した基板で、下がチップを飛ばした基板です。

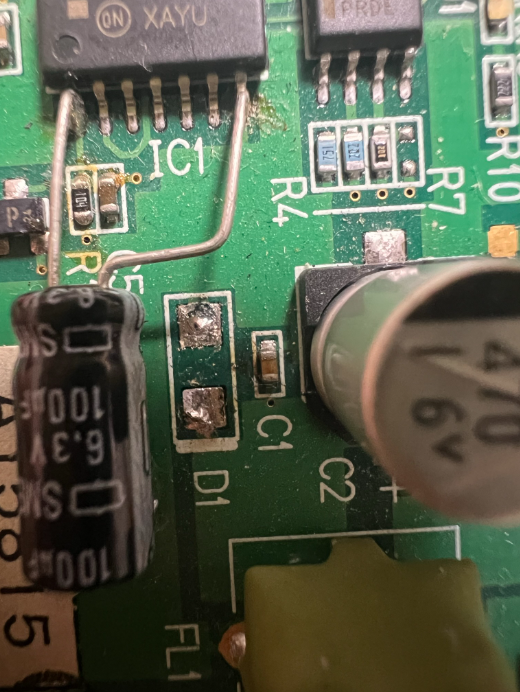

チップを飛ばしたほうには、謎のコンデンサが付いていますね。
何か意味があるのか、よくわかりませんが。

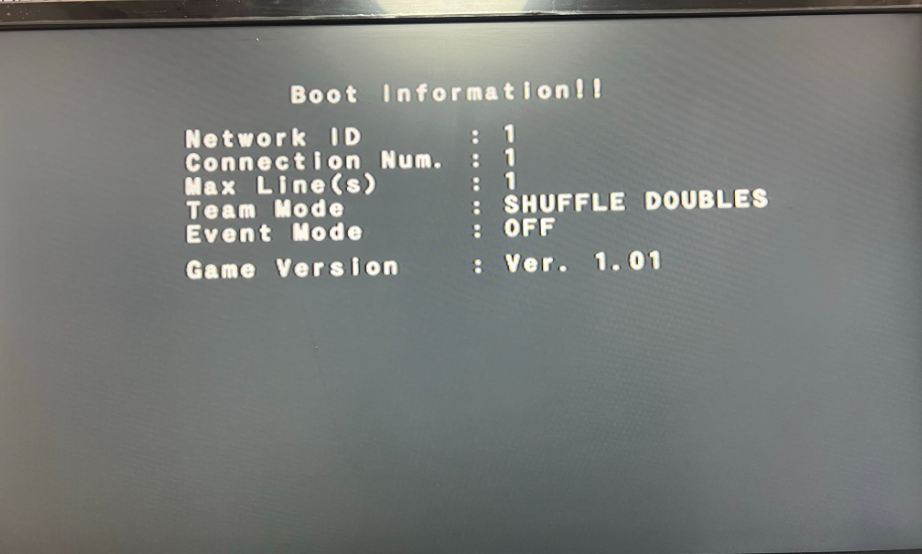

動作も無事にできました。
この後で試したのですが、部品を飛ばしたI/Oも普通に使えてしまいました。
つまり、3枚のJAMMA (B) PCB I/Oが我が家にあるという事になりますw

3枚も絶対にいらない
